磁性微球

一、化学发光磁性微球

公司自主研发磁性微球采用独特的微球合成技术和优异的表面修饰工艺制备而成，具有磁含量高、超顺磁性、磁响应迅速以及优异的悬浮性等特点，可广泛应用于生物医学检测领域。

二、产品特点

1、磁含量高，磁响应时间短（≤30 s）

2、优异的悬浮性

3、优异的表面修饰工艺，蛋白载量高

4、粒径均匀，批间差小（CV＜5%）

三、技术参数

1、主要材质：四氧化三铁、聚苯乙烯

2、表面功能基团：羧基（-COOH）

3、粒径分布系数：CV＜5%

4、微球粒径：2µm，3µm

5、添加剂：痕量表面活性剂

四、应用案例（PCT检测）

1、溶液配制

溶液配制

2、偶联（两步法）

(1) 将羧基磁性微球用涡旋混匀仪混合均匀，根据标识浓度计算出1 mg微球的体积，用移液枪量取计算体积的微球到离心管中；

(2) 将离心管放置在磁力架上，待微球吸附完全后（1-2min）移除上清液；

(3) 向离心管中加入1 ml偶联缓冲液，用涡旋混匀仪混合分散，按照步骤(2)移除上清液；

(4) 重复步骤(3)两次以彻底洗净微球；

(5) 向微球中依次加入Sulfo-NHS溶液10 uL(10mg/mL,用偶联缓冲液现配现用)，EDC溶液10 uL(10mg/mL,用偶联缓冲液现配现用)，补加偶联缓冲液至总体积200 uL，涡旋分散磁性微球；

(6) 保持磁性微球混悬状态，室温活化30min，按照步骤(2)移除上清液；

(7) 加入目标抗体20 ug，补加偶联缓冲液至总体积200 uL，涡旋分散磁性微球；

(8) 保持磁性微球混悬状态，室温偶联反应2 h，按照步骤(2)移除上清液；

(9) 加入封闭液200 uL，涡旋分散磁性微球，保持磁性微球混悬状态，室温封闭反应2-5 h，按照步骤2移除上清液，；

(10) 加入储存液 1 ml，涡旋分散磁性微球，按照步骤(2)移除上清液；

(11) 重复步骤(10)两次；

(12) 加入1.0 mL储存液，涡旋混匀，得到浓度为1mg/mL的磁性微球混悬液，2~8℃保存。

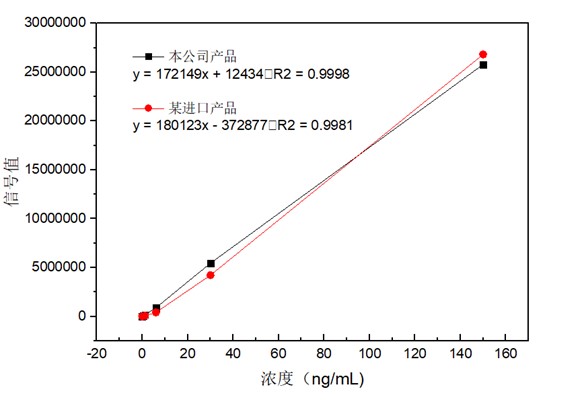

3 测试（与某进口磁珠对比）

sharing health of innovative technology

联系人：杜经理

联系电话：15011127964
